Водоснабжение

Трубы НПВХ с раструбом под резиновое кольцо1Схема трубы НПВХ с раструбом под резиновое кольцо
Наружный деаметр D, мм
SDR Толщина стенки S, мм Внутренний диаметр раструба D1, мм
Наружный дивметр канавки раструба D2, мм
Длина раструба L1, мм
Вес кг/м.п.
* НПВХ 100
Класс давления PN 6,3
110 33 3,4 110,8 141,0 116,0 1,73
160 4,9 161,0 198,0 134,5 3,58
Класс давления PN 10
90 21 4,3 90,7 90,7 121,0 1,75
110 5,3 110,8 110,8 145,0 2,62
160 7,7 161,0 161,0 204,0 5,48
НПВХ 125
Класс давления PN 10
110 26 4,2 110,8 143,0 116,0 2,11
160 6,2 161,0 201,0 134,5 4,49
225 8,6 226,4 275,0 154,0 8,70
315 12,1 316,8 380,0 184,0 17,10
Класс давления PN 6,3
160 41 4,0 161,0 196,7 134,5 2,98
225 5,5 226,4 268,0 154,0 5,70
315 7,7 316,8 370,0 184,0 11,10

Тройник раструбный (Ø 90—315 мм)

Тройник раструбныйТройник раструбный

Тройник фланцевый ПВХ (Ø 90—160 мм)

Тройник фланцевый ПВХТройник фланцевый ПВХ

Переход-раструб — фланец ПВХ (Ø 90—160 мм)

Переход-раструб — фланец ПВХПереход-раструб — фланец ПВХ

Муфта надвижная ремонтная (Ø 90—315 мм)

Муфта надвижная ремонтнаяМуфта надвижная ремонтная

Отвод напорный (Ø 90—315 мм)

Отвод напорныйОтвод напорный

Переход фланец — гладкий конец ПВХ (Ø 90—160 мм)

Переход фланец — гладкий конец ПВХПереход фланец — гладкий конец ПВХ

Переход редукционный ПВХ (Ø 90—160 мм)

Переход редукционный ПВХПереход редукционный ПВХ

Фланец сборный ПВХ (Ø 75—160 мм)

Фланец сборный ПВХФланец сборный ПВХ

Заглушка фланцевая ПВХ (Ø 90—160 мм)

Заглушка фланцевая ПВХЗаглушка фланцевая ПВХ
  • Каталог труб НПВХ под кольцо
    в формате PDF — 758,86 Кб

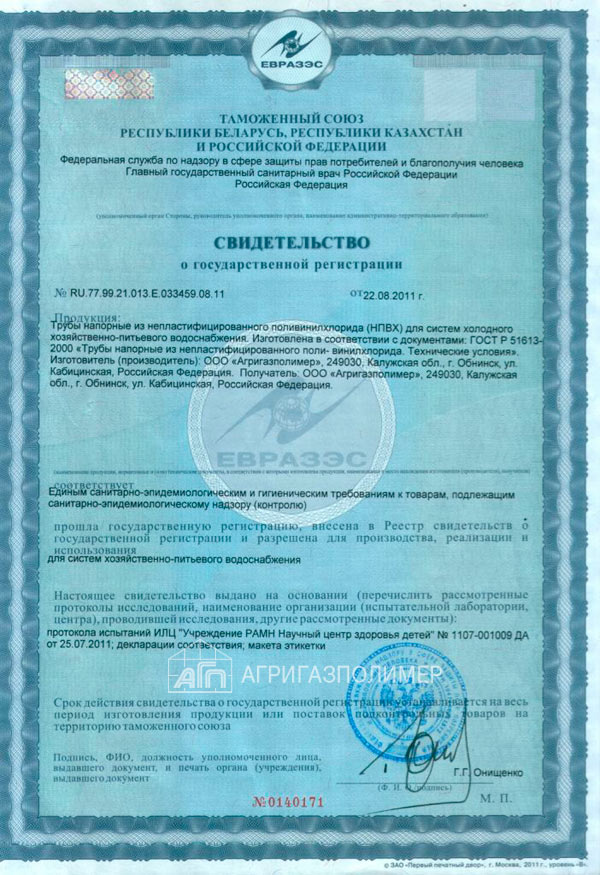

  • Свидетельство о гос. регистрации
    в формате JPG — 136,97 Кб
  • Сертификат соответствия труб в формате jpg
    в формате JPG — 247,88 Кб

Область применения:

напорное водоснабжение хозяйственно-питьевого назначения, при температуре от 0 °С до 45 °С, а также транспортировка других жидких и газообразных веществ, к которым стоек ПВХ.

Характеристики:

  • трубы выпускаются отрезками длиной до 6 метров (без учета длины раструба)
  • диаметром 90, 110, 160, 225, 315 мм с раструбом на одном конце под соединение с эластичным уплотнительным кольцом и гладкими по всей длине (ГОСТ Р 51613-2000)
  • ударная прочность по Шарпи — не менее 10 %
  • предел текучести при растяжении — не менее 49 МПа
  • относительное удлинение при разрыве — не менее 25 %
  • температура размягчения по Вика — не менее 78 °С
  • срок службы при номинальном давлении и температуре 20 °С — 50 лет
  • соединение напорных трубопроводов осуществляется с помощью фасонных деталей из НПВХ диаметром от 90 до 315 мм

Основные свойства систем из НПВХ:

  • высокая герметичность
  • высокая химическая стойкость — абсолютная устойчивость к коррозии
  • гладкость внутренней поверхности исключает осаждения и закупоривание просветов, — гигиенические свойства (НПВХ не способствует размножению бактерий и не влияет на органолептические свойства воды)
  • высокие противопожарные свойства (низкий коэффициент распространения огня)
  • простой и быстрый монтаж

* НПВХ — непластифицированный поливинилхлорид
